La petite brune de l'aurore [Brugnetti Aurora]

Temps pluvieux, pas génial pour la peinture... ni pour les photos. Pas reçu à temps les pièces commandées aux US pour le week-end mais j'avais de quoi m'occuper avec mon premier lot de pièces : nouveaux joints pour les robinets, valves, pistons, groupes, etc.

J'ai aussi mis la main sur des ressorts Aurora et j'ai donc pu m'attaquer au changement. J'ai essayé la technique zeb pour le démontage du deuxième et c'est effectivement possible de le défaire sans outils spécial, juste en dévissant.

Je trouvais que le deuxième piston ne ressemblait pas au premier et c'est en le démontant que j'ai compris. Au lieu d'être un bloc plein comme l'autre, l'axe est vissé sur une tête qui est fixé sur le piston pour constituer une sorte de pivot.





Par contre je n'ai pas regretté mon outils spécial pour placer les nouveaux.   Changement des roulements, petit ajustement à la main pour que le piston arrive tout juste à la fin de la chambre en fin de course. Un peu galère de placer les joints neufs (j'aurais mieux fait de les mettre avant les ressorts) mais... voilà: deux groupes tout neufs, prêts à l'emploi.






Voilà, manque plus grand chose pour celle-là...

Ah, et j'ai pas dit le plus important: ça n'aura échappé à personne qu'il me manque encore un manche de levier. Le pas de vis est bien du M18... ce qui fait que ceux des Rancilio Z9/Z10/Z110 comme celle de @unptitgab sont compatibles (un peu cher), mais aussi ceux des La San Marco (plus abordables).

Mais j'ai une solution encore meilleure...

Qui est ??

le groupe handleless !

Qu'est-ce que c'est beau....

elvice2000 a écrit:le groupe handleless !

En même temps pour un barista handless...

Héhé...
tournée dans du sycomore ?

Dis donc reste voir poli toi !!

bien sûr, tournée et polie, la poignée de levier

Non pas "handleless" ou "handless" mais... "handsome".

Aussi improbable que ça puisse paraître, j'ai trouvé un manche Brugnetti d'occasion. Pour un prix correct en plus...



Je suis allé le chercher ce soir. Pas identique au deuxième mais ce sera sur deux machines différentes de toute façon. D'après ce que j'ai pu voir, c'est la version "vintage".

Sinon la poignée en bois tournée et polie... c'est prévu. Si je me débrouille pas comme un manche, ça devrait être du plus bel effet.

Et ben voilà

à la vue de ton levier vintage,(jolie trouvaille), je ne peux m'empêcher de glisser ce lien vers un post de HB que tu suis aussi, où un compatriote de montreal a décidé de fabriquer une aurora de A à Z, et y fait pas les choses à moitié!
http://www.home-barista.com/levers/building-lever-machine-from-scratch-t41716.html
si vous vous rencontrez tous les deux ça risque d'envoyer le boulet : réédition de tous les modèles de machines historiques sous la haute autorité de notre expert international francophone! vous allez faire un tabac!

Je connais ce thread, c'est un gars super sympha qui me l'a indiqué.

Machiner le manche était aussi dans les options, mon collègue Étienne me l'avait proposé.
J'avais même pas réalisé que Bidoowee était de Montréal, c'est incroyable.
Son projet est génial et démesuré ! T'as raison, il faudrait absolument que je rencontre ce fou d'Aurora.  Ne serait-ce que pour relativiser ma propre folie passion.

Sebastien, il manque une partie de l'affaire, non?

J'ai une victime d'une machine de pompage dans le garage, en attendant la division.
L'intérêt pour les pièces?
Allons-nous à la fois mesurer?







Salut,
Holger

Wow, c'est bien gentil ça Holger.
Pas de projet spécial pour cette machine ?

J'ai aussi une machine qui traîne dans le garage... de Pascal.


Machine repérée par @Neil-p

Le plan pour l'instant est de finir la 1 groupe, et au lieu de couper la cuve de la 3 groupes, mettre un groupe 'pompe' pour la compléter.

Pour la 1 groupe, j'ai toutes les pièces sauf la façade (et l'interrupteur)... il est possible que celles de ta machine soient compatibles (contrairement à celle dans le garage de Pascal). J'ai un seul morceau sous la main pour mesurer, mais pas le reste.

Pour la 3 groupes, j'ai la plupart des pièces aussi sauf quelques-unes pour les parties hydraulique et électrique (interrupteur, Gicar, pompe), l'habillage sera fait maison. Il y a des pièces qui pourraient me manquer mais c'est pas très clair encore... en attente du démontage Marseillais. Je pense que je vais recruter des Russes pour faire le travail.

Le démontage a avancé le week-end dernier, devrait être fini avant fin juillet...

Je m'y perds moi dans toutes ces aurores brunes !!
Et en plus ça parle de marseille, des russes, et tout de suite je penses aux promesses de l'aube (eastern Promesses), un bien bon film, faudrait voir si la machine expresso du resto du film n'est pas une Aurora ça serait un bon clin d'oeil

@Sansibar99, voici les mesures:



Les traits pleins, ce sont les mesures exactes (morceau que j'ai).
Les traits pointillés, c'est mesuré à partir de la photo (peut varier légèrement).

@LTB, c'est une photo pour l'exemple, c'est pas une autre machine en stock.

Et voilà...






Non, j'aurais bien aimé mais non (ça c'est la petite Caravel qui n'a pas dit son dernier mot)...
C'est pas faute d'avoir essayé pourtant.


Week-end à rallonge, fête nationale oblige, j'avais bien l'intention de tirer mon premier espresso de cette Aurora.

Ça commence avec une peu de remontage, fignolage des derniers détails:




Petite vue sur le système HX avant de tout refermer pour un bon bout de temps...




Tout le monde a droit à son petit coup de peinture, même le couvercle du presso.

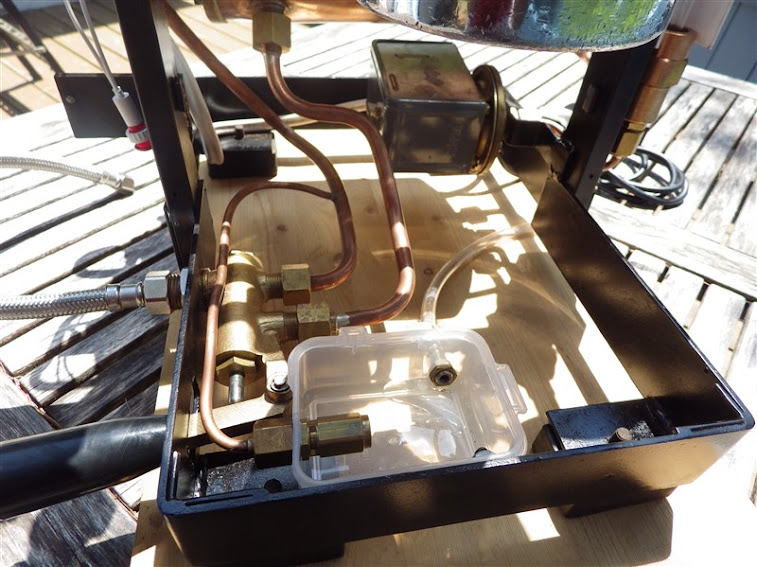

Bricolage d'un boîtier de récupération des eaux usées: système hydraulique - check !


Système électrique - check !

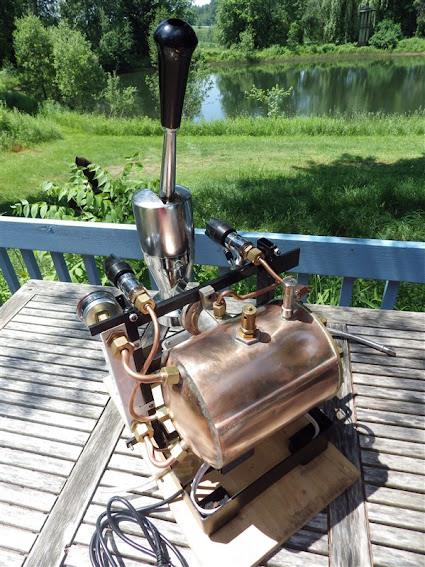

Pour le plaisir, déshabillée...
et parée de sa robe rouge fraîchement repeinte:










J'ai même mis la main sur un nouvel autocollant pour le tube de niveau... mais la cuve reste désespérément vide.

Après une heure dans le rayon plomberie pour trouver les bons raccords, premier raccordement au réseau d'eau pour me rendre compte que ça n'ira pas plus loin...


Tuyau percé.
Comme dans l'histoire de l'Elektra, je ne suis qu'à un tuyau de cuivre de la concrétisation. Va falloir attendre... la prochaine livraison du père Noël ?

les boules pour le tuyau, v'là la frustration! m'enfin jolie restauration quand même, t'as bien turbiné !et puis c'est décidément bien joli ta campagne, tout ce vert, ça fait du bien !

Nous sommes maudit, @pootoogoo j'ai eu hier la même mésaventure... le deuxième flexible 1/8 de mon asto qui a pété (personne n'en vend sauf sur le web )
Ça doit être le karma...

C'est trop con ça ne se voyait pas, ça m'aurait pris trois minutes

Ha oui, flûte ! En même temps ça semblait trop facile toute cette histoire, un peu de suspens

je suis pas expert, je me demande juste:
une soudure /brasure sur tuyau cuivre ça ne permettrait pas de reboucher la fuite?

Brasure forte bien sûr
